变频器控制电路分析

变频器控制电路

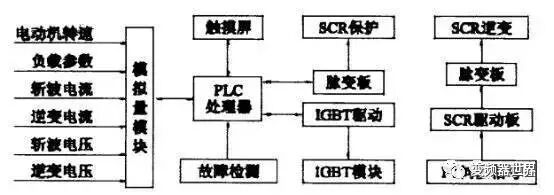

给异步电动机供电（电压、频率可调）的主电路提供控制信号的网络，称为控制回路，控制电路由频率，电压的运算电路，主电路的电压，电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路等组成。无速度检测电路为开环控；在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行更精确的闭环控制。

（1）运算电路将外部的速度，转矩等指令同检测电路的电流，电压信号进行比较运算，决定逆变器的输出电压、频率。

（2）电压、电流检测电路为与主回路电位隔离检测电压，电流等。

（3）驱动电路为驱动主电路器件的电路，它与控制电路隔离，控制主电路器件的导通与关断。

（4）I/O电路使变频更好地人机交互，其具有多信号（比如运行多段速度运行等）的输入，还有各种内部参数（比如电流，频率，保护动作驱动等）的输入。

（5）速度检测电路将装在异步电动机轴上的速度检测器（TG、PLG等）的信号设为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。

（6）保护电路检测主电路的电压、电流等。当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压，电流值。

逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下：

（1）逆变器保护

①瞬时过电流保护，用于逆变电流负载侧短路等，流过逆变电器回件的电流达到异常值（超过容许值）时，瞬时停止逆变器运转，切断电流，变流器的输出电流达到异常值，也得同样停止逆变器运转。

②过载保护，逆变器输出电流超过额定值，且持续流通超过规定时间，为防止逆变器器件、电线等损坏，要停止运转，恰当的保护需要反时限特性，采用热继电器或电子热保护，过载是由于负载的GD2（惯性）过大或因负载过大使电动机堵转而产生。

③再生过电压保护，应用逆变器使电动机快速减速时，由于再生功率使直流电路电压升高，有时超过容许值，可以采取停止逆变器运转或停止快速的方法，防止过电压。

④瞬时停电保护，对于毫秒级内的瞬时断电，控制电路工作正常。但瞬时停电如果达数10ms以上时，通常不仅控制电路误动作，主电路也不供电，所以检测出后使逆变器停止运转。

⑤接地过电流保护，逆变器负载接地时，为了保护逆变器，要有接地过电流保护功能。但为了保证人身安全，需要装设漏电保护断路器。

⑥冷却风机异常，有冷却风机的装置，当风机异常时装置内温度将上升，因此采用风机热继电器或器件散热片温度传感器，检测出异常后停止逆变电器工作。

（2）异步电动机的保护

①过载保护，过载检测装置与逆变器保护共用，但考虑低速运转的过热时，在异步电动机内埋入温度检出器，或者利用装在逆变器内的电子热保护来检出过热。动作过频时，应考虑减轻电动机负荷，增加电动机及逆变器的容量等。

②超速保护，逆变器的输出频率或者异步电动机的速度超过规定值时，停止逆变器运转。

（3）其他保护

①防止失速过电流，加速时，如果异步电动机跟踪迟缓，则过电流保护电路动作，运转就不能继续进行（失速）。所以，在负载电流减小之前要进行控制，抑制频率上升或使频率下降。对于恒速运转中的过电流，有时也进行同样的控制。

②防止失速再生过电压，减速时产生的再生能量使主电路直流电压上升，为防止再生过电压电路保护动作，在直流电压下降之前要进行控制，抑制频率下降，防止不能运转（失速）。

变频器控制回路的抗干扰措施

由于主回路的非线性（进行开关动作），变频器本身就是谐波干扰源，而其周边控制回路却是小能量，弱信号回路，极易遭受其他装置产生的干扰，造成变频器自身和周边设备无法正常工作。因此，变频器在安装使用时，必须对控制回路采取抗干扰措施。

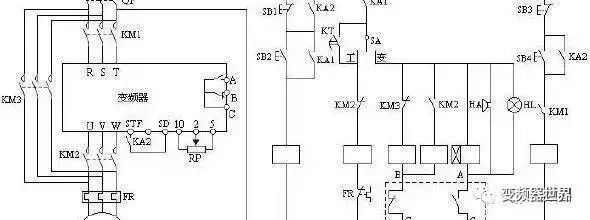

（1）变频器的基本控制回路

一般而言，同外部进行信号交流的基本回笼路有模拟与数字两种：

①4～20MA电流信号回路（模拟）；1～5V/0～5V电压信号回路（模拟）。

②开关信号回路，变频器的开停指令，正反转指令等（数字）。

外部控制，指令信号通过上述基本回路导入变频器，同时干扰源也在其回路上产生干扰电势，以控制电缆为媒介侵入变频器。

（2）干扰的基本类型及抗干扰措施

①静电耦合干扰，指控制电缆与周围电气回路的静电容耦合在电缆中产生的电势。当加大与干扰源电缆的距离，达到导体直径40倍以上时，干扰程度就会不太明显，也可在两电缆间设置屏敝导体，再将屏蔽导体接地。

②静电感应干扰，指周围电气回路产生的磁通变化在电缆中感应出的电势。其强度取决于干扰源电缆产生的磁通大小、控制电缆形成的闭环面积和干扰源电缆与控制电缆间的相对角度。可将控制电缆与主回路电缆或其他动力电缆分离铺设。分离距离通常应在30cm以上（最少不低于10cm）。分离困难时，将控制电缆穿过铁管铺设，也可将控制导体绞合，绞合间距越小，铺设的路线越短，抗干扰效果越好。

③电波干扰，指控制电缆成为天线，由外来电波在电缆中产生电势。抗干扰措施同①②，必要时将变频器放入铁箱内进行电波屏蔽，屏蔽用的铁箱务必接地。

④接触不良干扰，指变频器控制电缆的电接点及继电器触点接触不良，电阻发生变化在电缆中产生的干扰，对此，采用并联触点或提高电器件等级来解决。对于电缆连接点应定期做拧紧加固处理。

⑤接地干扰，指机体接地或信号接地，对于弱电压，电流回路，任何不合理的接地均可诱发各种意想不到的干扰，比如设置两个以上接地点，接地处会产生电位差，产生干扰。可将速度给定的控制电缆取一点接地，接地线不作为信号的通路使用，电缆的接地在变频器侧进行，使用专设的接地端子，不与其他接地端子共用。

（3）其他注意事项

①装有变频器的控制柜，应尽量远离大容量变压器和电动机。其控制电缆线路也应避开这些漏磁通大的设备。

②弱电压电流控制电缆不要接近易产生电弧的电器件。

③控制电缆建议采用1.25mm2或2mm2屏蔽绞合绝缘电缆。

④屏蔽电缆的屏蔽要连接到电缆导体同样长。电缆在端子箱中连接时，屏蔽端子要互相连接。

变频器的常见故障分析

（1）变频器充电起动电路故障，通用变频器一般为用压型变频器，采用交—直—交工作方式。当变频器刚上电时，由于直流侧的平波电容容量非常大，充电电流很大，通常采用一个起动电阻来限制充电电流，常见的两种变频起动电路如图2所示。充电完成后，控制电路通过继电器的触点或昌闸管将电阻短路。起动电路故障一般表现为起动电阻烧坏，变频器报警显示为直流线线电压故障。一般，变频器的设计时，为了减小变频器的体积而选择较小起动电阻，其值多为10—50Ω，功率为10—50W；当变频器的交流输入电源频繁接通，或者旁路触器的触点接触不良时，都会导致起动电阻烧坏。因此在替换电阻的同时，必须找出原因，如果故障是由输入侧电源频率开始引起的，必须消除这种现象才能将变频器投入使用，如果故障只由旁路触元件引起，则必须更换这些器件。

（2）变频器无故障显示，却不能高速运行，经检查变频器参数设置正确，调速输入信号正常，经上电运行测试，变频器直流母线电压只有450V左右（正常应在580V-600V），再测输入侧，发现缺了一相。故障原因是输入侧的一个空气开关一相接触不良造成的。造成变频器输入缺相不报警，仍能在低频段工作，是因为多数变频器的母线电压下限为400V，只有当母线电压降至400V以下时，变频器才报告故障。而当两相输入时，直流母线电压为380V×1.2=452V＞400V。当变频器不运行时，由于平波电容的作用，直流电压也可达到正常值，新型的变频器都采用PWM控制技术，调压调频的工作在逆变桥完成，所以在低频段输入缺相时仍可以正常工作，但因输入电压，输出电压低，造成异步电动机转速低频率上不去。

（3）变频器显示过流，出现这种显示时，首先检查加速时间参数是否太短，力矩提升参数是否太大，然后检查负载是否太重。如果没有这些现象，可以断开输出侧的电流互感器和直流侧的霍尔电流检测点，复位后运行，看是否出现过流现象。如果是，很可能是IPM模块出现故障，因为IPM模块内含有过压过流，欠压，过载、过热，缺相、短路等保护功能，而这些故障信号都是经模块控制引脚的输出Fn引脚传送到控制器的。微控制器接收到故障信息后，一方面封锁脉冲输出，另一方面将故障信息显示在面板上。应更换IPM模块。

（4）变频器显示过压故障，变频器出现过压故障，一般是雷雨天气，由于雷电串入变频器的电源中，使变频器直流侧的电压检测器动作而跳闸，这种情形，通常只需断开变频器电源1分钟左右再上电即可，另一种情况是变频器驱动大惯性负载，而出现过电压现象。这种情况下，一是将减速时间参数加长或增大制动电阻（制动单元）；二是将变频器的停止方式设置为自由停车方式。

（5）电机发热，变频器显示过载，对于已经投入运行的变频器，必须检查负载状况，对于新安装的变频器出现这种故障，很可能是V/F曲线设置不当或电机参数设置有问题，此时必须正确设置好各种参数，另外，电机在低频的工作时散热性能变差，也会出现这种情况，这时就需加装散热装置。
